冷凝水回收系统改造前，要按每条回水支路收集流量与变化时段、温度、疏水阀前压力和回水背压，并补充管路标高、接收罐压力与水位、回收泵运行点及污染分流条件。数据要对应启机、稳定运行和低负荷工况。格兰富回收泵的选型不能只看平均回水量或原电机功率；热水、闪蒸和吸入条件需要分别判断。
把回水来源画清，再给读数编号
先在流程图中标出用汽设备、疏水阀、汇管、接收罐和回收泵，注明每条支路流向与标高。泵前是敞口罐还是承压容器，回水去锅炉给水箱还是另一段工艺，也要写清；读数应放回这段实际水路中解释。
每个测点注明仪表位置、单位和测量时间。表压与绝压不能混用，设备蒸汽入口压力也不能自动代替疏水阀前压力。与锅炉给水侧衔接时，锅炉给水泵调试数据可作为同期测量的参考，但不能把给水泵出口压力直接套作整个回收系统的背压。
流量、温度和压力要放进同一个时段
分别收集启机升温、稳定生产、低负荷及间歇排水时的来水量、持续时间和温度。若流量由蒸汽耗量或设备热负荷估算，应保留估算依据；不能把短时测量、仪表累计量和设备名义负荷写成同一种数据。
斯派莎克的回水管选径说明把压力差、冷凝水数量和流体状态列为判断条件，并区分疏水阀前排水管、阀后排放管、共用回水管与泵送回水管。热冷凝水降压后可能形成闪蒸汽，不能把所有回水管都按同样温度的单相冷水计算。
记录疏水阀前后压力及其波动，配上提升高度、汇管压力和其他支路同时排水情况。低负荷时设备侧压力可能降低，可用压差随之变化。若改造增加回水背压，还要验证原设备能否排水，不能只证明新回收泵能把水送走。
泵的入口条件，决定哪些方案能进入比较
对现有回收泵，保留完整型号、转速或频率、流量、吸排压力、液温及电流，同时测接收罐水位变化和泵入口标高。吸水管长度、管径、弯头、过滤器及阀门状态也应进入图纸。热水条件下，罐内有水不代表泵入口具备足够的汽蚀余量。

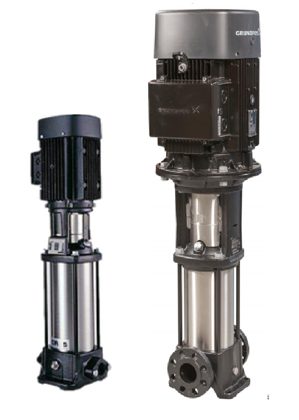

TLV冷凝水回收泵资料分别给出温度、入口压力、提升能力和回收流量，说明这些条件需要一起匹配。某型号采用的特殊吸入设计，不能当作普通离心泵也具备的能力。选格兰富CR/CRN立式多级泵等候选时，具体液温、入口条件与密封配置仍按完整型号技术文件判断。
变频泵调试记录要点中的同工况读数方法，可用于比较改造前后运行点。出现噪声、压力摆动或抽送中断时，要注明对应液位、液温及阀位；只写“泵有振动”不足以区分入口汽化、来水不稳和其他机械原因。
能回收的水与可利用的热量分开核算
将可能受工艺液污染的支路单独列出，保存取样点、取样工况及检测结果。电导率变化可作为某些污染的监测信号，但检测项目和分流判据应依据实际污染物及锅炉给水要求，不能仅凭水色清澈判定可以回炉。
若计划利用闪蒸汽，还应收集低压用汽点的压力、负荷和用汽时段，判断供需是否同时存在。回收热水量、闪蒸汽量和实际利用量不是同一个数，改造前不能用一个回收比例代替整套热量平衡。
留一组可比较的改造前基线
在相近生产负荷下保存回水量、补水量、排放去向、接收罐状态、泵运行时间及异常发生时刻。费用比较还需明确计量边界和运行时段，不能仅凭换泵前后的电流差写成节能结论。
把现场结果交给设计人员时，附流程图、标高图和测点表，并标出实测值、估算值及缺项。若启机或低负荷排水条件没有取得，方案应说明缺项会影响哪些判断；不要用稳定工况的一组读数替代尚未验证的边界。
相关设备信息可参考上海莱胤流体设备有限公司网站，冷凝水泵及回水方案仍按实测工况和完整型号判断。 |
