锅炉给水泵调试时，要同期记录给水与回流流量、吸入和出口压力、水温、给水箱液位、转速或频率、电压电流，以及阀位和控制状态。试运行表还要注明测点、单位、工况与判定依据。格兰富泵用于该任务时，按完整型号读取允许条件；出口压力正常不能单独证明热水吸入条件或泵的运行流量合适。
表头先把设备和测点固定下来
表头填写泵编号、完整型号、产品号、电机额定信息、控制模式、日期与记录人员，并标出仪表编号、量程和测点位置。控制柜显示值与独立仪表读数分栏保存，不同测点分别占列。若试验前后更换过传感器或调整零点，也应注明。
已有机组可参考立式与卧式多级泵布置差异辨认接口和检修位置，实际试运行参数仍取自该泵说明书及项目方案。热水充液、排气和旋向检查由具备作业条件的人员按型号说明执行；完成状态写入启动前检查栏，不用启动后有出水来倒推充液已经完成。
一行数据对应一个工况
时间与工况：同一行写明采样时间、启动或稳定运行阶段、锅炉负荷、锅炉压力及给水调节状态。频率或转速改变后另起一行，标注数据是否已稳定，运行点使用该时刻的成组读数。
流量栏：给水量和回流量分别记录为m3/h，并说明流量计装在回流分支之前还是之后。系统只有给水与回流两个出流分支时，泵输送量是两者之和；存在其他分支时应计入相应流量。给水和泵内流量可能不同，回流效果应由实际流量判断。
压力与温度栏：吸入、出口及锅炉侧压力分别标注测点和单位；压力值注明表压或绝压。水温用℃记录，给水箱液位说明基准。不能把泵出口表压直接写成泵扬程，也不能只减两个压力数而忽略密度、测点高度及连接条件。
电气与阀位栏：保存频率Hz或转速r/min、三相电流A、适用电压读数、给水阀与回流阀开度，以及自动或手动状态。变频泵调试记录要点可帮助统一这些字段；电流接近额定值与流量是否成立，应分别对照电机限制和泵曲线。

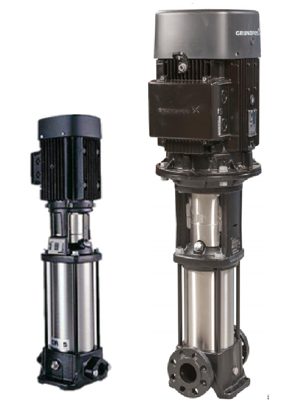

观察栏：记录轴封泄漏、轴承温度、振动和噪声的测点、仪器单位及趋势；没有仪器时写明属于目视或听觉观察，不填编造数值。附图只用于部件或检查位置辨识，不能当作本次锅炉泵型号、现场或试运行结果。
热水吸入和回流量，需要单独判读
水温升高会改变汽化压力。吸入条件的判断应把液温、吸入压力、给水箱液位及入口管路损失放在一起，再与实际流量下的NPSH要求比较。NPSH曲线对应具体型号和流量；仅听到噪声不能确定汽蚀，也不能从电机功率推算所需吸入条件。表中保留计算依据或待补测项目。
格兰富CR、CRI、CRN安装使用说明书将允许低流量与液温联系起来，并指出过低流量可能造成过热。回流设置应按实际泵型、介质和项目条件判断，不提供统一开度、频率或流量比例。变频运行频率范围与控制逻辑也需与此边界对应，不能只看变频器菜单允许设置的范围。
试运行表要能解释一次状态变化
由项目人员按批准方案验证启停、备用切换、低液位及故障反馈，记录触发条件、控制指令、实际动作和时间。信号变化而设备未动作，与设备动作但给水量未跟上，属于不同记录结果；“联锁正常”这类结论应附触发与反馈记录。保护试验不以屏蔽保护或强迫运行完成。
压力或流量波动时，把同一时间的液位、阀位、频率与报警对应起来。异常升温、泄漏增大或保护动作时，停止继续加负荷，按项目处置流程处理。复测后保留前后两行和调整内容，避免覆盖原始数据。表格的结论应来自可比较的工况及型号限制，短时正常出水不能代表长期给水能力。
