变频卧式多级泵调试记录应把流量、进出口压力、实际转速或频率、电流及控制反馈放在同一时间和负荷下，并写清设定值、测点与仪表来源。只有出口压力，没有入口压力、阀门位置和用水状态，难以判断泵组是否达到设计工况。限值应取自对应泵、电机及控制器文件，不能凭一张通用表给所有设备判合格。
同一行读数要来自同一工况

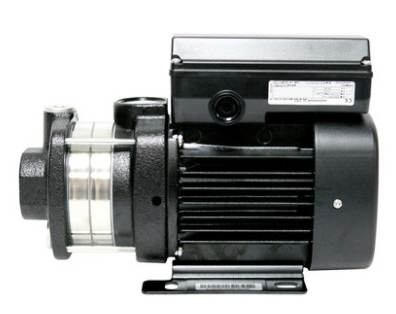

表头写明泵与电机完整型号、设备编号、控制器版本及试验日期。对格兰富CM、CME，应区分普通电机配置和带集成调速控制的配置；采用外置变频器时，接入方式和允许运行范围还要与电机及控制方案对应。外观相近的卧式多级泵，并不一定共用接线和设置。
每组读数加上时间、运行泵号、开泵数量、阀门状态及用水条件。流量变化时，压力和电流往往也会变化。把低负荷的压力与高负荷的电流拼成一行，会让排查方向偏离现场。没有测量条件的项目写“未测”，并说明原因，不用铭牌额定值填补实测空缺。
压力、流量和电流各自说明什么
入口与出口压力分别写明测点、单位和表压或绝压属性。出口表读数不能直接当作泵扬程：入口压力、测点高差和流速差会影响换算。比较不同试验点前，把测点与计算口径统一；需要计算扬程时，按介质密度和设计方法换算，不把压力表数值直接写进扬程栏。
流量栏写实际读数及仪表来源。若控制器只有估算流量，应明确标注“控制器估算”，不能与独立流量计读数混为一项。电流栏也注明来自控制器显示还是外部仪表；测量变频输出需使用适用的仪表和方法，由具备相应能力的人员操作。不同测量口径的数值不宜直接比较。
电压、运行电流与电机允许条件一起审查，不用固定的通用电流作为验收线。异常声响、振动、渗漏和温升也要有观察位置与时间；未经仪表测量的振动只能写现象，不能补成数值。出现漏液、明显碰擦或保护停机时，停止试验，查明原因后再按规定恢复。
把设定值、反馈值和实际动作分开
控制栏分开写运行模式、控制目标、设定值和实际反馈。恒压运行与固定转速运行需要的判断不同。格兰富E泵控制说明的状态菜单区分实际设定值、外部设定值、控制值和控制来源；这些名称可帮助检查记录是否混淆，但界面是否提供某项数据仍取决于现场控制器版本。
使用压力反馈时，写清传感器量程、单位、信号类型及安装位置，再把控制器反馈与同测点的独立仪表比较。量程或单位配置错误，可能使显示值与实际压力不一致；此时应核查测量链路，不应靠提高设定值掩盖偏差。外部信号参与调节时，还要说明试验期间由本地还是远程给定。
频率指令、实际输出频率和转速分列，界面缺少的项目留空。不同电机及控制器的频率和转速口径可能不同，不能见到频率数字便推定叶轮转速。保护与报警栏保存原代码、发生时刻和当时工况，避免只写“正常”或“报警已消除”。
试运行表可以按这种方式填写
一行可按下列字段排列：时间；设备与运行模式；设定值及单位；实际反馈及测点；入口压力；出口压力；流量及来源；实际频率或转速；电流及来源；阀门与负荷状态；异常及处理。表头另列仪表量程、校验状态和型号文件版本。此处只是空白字段设计，不包含现场测试结果。
在允许的试验范围内，分别保留稳定工况、负荷变化过程和恢复稳定后的数据。按对应控制方案检查启停、远程控制或保护动作，把触发条件、实际动作和恢复方式对应起来。试验点和持续时间由设备文件、设计要求与现场方案确定，不擅自做干转、超压或越限试验。
试运行结论引用具体数据行：哪种负荷下压力能维持，流量是否满足目标，电流是否处于允许范围，以及异常是否再次出现。若数据来源、测点或工况不同，先补齐比较条件再判定。这些读数可用于区分工况改变、测量偏差和设备异常。
