变频供水系统调试时，频率上限只是结果，不是起点。应先把完整泵型、电机、控制器和压力传感器量程对应起来，再在小流量、常用流量和接近设计点的工况记录设定压力、反馈压力、运行频率与保护动作。格兰富 CR、CRI、CRN 资料给出标准电机 50 Hz 额定电源频率；CRE、CRIE、CRNE 属于带变频控制的型号，两类数据不能混用。
参数先按四组拆开
设备身份组写清泵型、完整型号、电机数据、控制器型号和参数文件版本。反馈组写压力传感器位置、量程、信号类型、目标压力和当前反馈值。运行组放频率上限、频率下限、加速时间、减速时间、睡眠与唤醒条件。保护组则核对过载、缺水、传感器异常、联锁和报警复位方式。分组后，调一个参数时能看出它影响的是压力、转速还是保护动作。
先确认泵型和控制方式

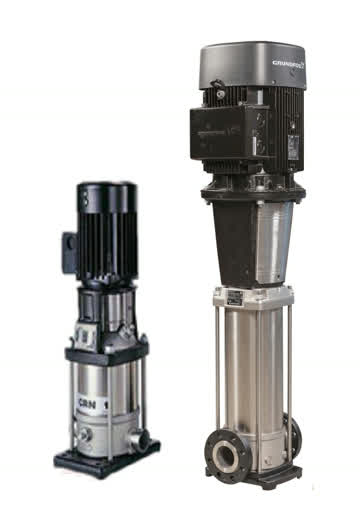

CR、CRI、CRN 是立式多级离心泵，底座的入口和出口处在同一水平面，直列式结构适合放在管路中。资料另列 CRE、CRIE、CRNE 等带变频控制的型号，用于恒定压力而流量变化的应用。需要对照卧式多级泵的口径与功率时，可参阅“格兰富变频卧式多级泵口径与功率核对方法”，但不能把该类参数直接套入当前泵型。普通电机配外置变频器、带集成控制的泵组和改过控制柜的设备，参数表不能互相替代。涉及无负压变频供水系统时，先把泵组、控制柜和传感器逐一对应，避免只看柜内某一页参数。
压力设定要和反馈值一起看
目标压力写入后，先观察传感器反馈是否随用水变化，量程、接线和测点位置是否与控制逻辑一致。显示压力不变而泵转速持续变化时，检查信号通道、设定值与阀门状态；反馈波动时，不要马上改频率上下限。若设定压力不变却出现反复启停，可参照“恒压变频供水系统水泵频繁启停排查”的分段思路，把传感器波动、管网泄漏或回流、睡眠唤醒和多泵切换分开判断。
频率上下限不能凭经验填写
CR、CRI、CRN 标准电机资料中的 50 Hz 是额定电源频率，不等于所有泵型的变频运行上限或下限。设定频率范围时，要回到完整型号、电机、变频器和泵曲线资料，连同流量下限、入口条件、压力范围和阀门状态一起核对。控制器长期顶在上限，可能说明目标压力与系统阻力不匹配；频率降下后压力又掉得很快，则要查看入口条件和反馈测点，不能只扩大频率范围。
用三种工况复测参数
调试记录可分为小流量、常用流量和接近设计点三段。每段记录设定压力、反馈压力、运行频率、出口流量、电机电流、入口条件、阀门状态、报警和启停变化，每次只改变一个控制条件。若出现控制柜报警或数据掉线，可对照“无负压变频供水系统控制柜通信中断如何定位故障”的泵端、传感器和上位系统分层方法，先辨认掉线对象，再检查端子、信号和参数映射。涉及格兰富无负压变频泵的具体数值，仍需按完整型号资料复核。
液体温度、黏度、氯化物含量、pH、环境温度和安装海拔都会改变材料、轴封或电机运行判断。参数表中没有覆盖的数值，列为待核对项，不用相邻型号的频率或压力范围替代。
调试结束后，把泵型、参数版本、压力设定、频率上下限、测点读数和异常现象归档。感谢您访问上海莱胤流体设备有限公司网站。
|
