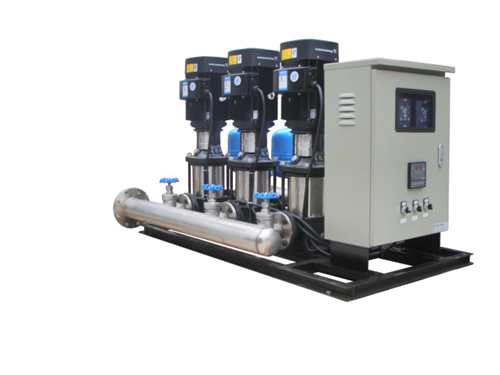

无负压变频供水系统的控制柜显示通信中断时，先看报警对象和掉线范围，再把故障分成泵端链路、传感器链路或上位系统链路。单台泵掉线与多台同时掉线的检查顺序不同；在未核对实际型号、协议和端子图前，不要直接更换水泵或变频器。
先判断是哪一段通信中断
无负压变频供水系统里，控制器通常同时接收泵端状态、压力或液位信号，并可能与楼宇管理或远程监控设备交换数据。屏幕只显示“通信中断”时，先记下报警时间、设备编号和同时出现的其他报警，再看是某一台泵掉线，还是整组设备一起失去数据。
如果只有一台泵没有返回状态，检查范围先落在该支路的供电、接口、通信线和泵端模块；如果多台泵同一时间掉线，先看控制电源、公共总线、控制器本体和交换设备。报警对象比报警文字更有用，格兰富 Hydro MPC 资料也把泵通信故障、传感器信号故障和以太网地址故障分开列示。
整组掉线时先看控制电源
打开柜门前切断供电，等待柜内指示灯全部熄灭，再按设备说明进入检查。先看控制电源模块、熔断器、端子压接和控制器指示状态；变频器主回路有电，不代表通信模块的供电仍然正常。若控制器重启后短时间恢复又再次中断，应把发生时间与泵启动、切换或电网波动放在一起比较。
格兰富控制系统有的模块通过 GENIbus 串接或并接到控制器，模块地址也可能随设备组合而变化。不要把另一套机组的地址表直接套到当前柜体上；先按该型号的接线图、地址表和报警记录逐项对照。
单支路掉线要沿线查接口
单台设备掉线时，从控制柜端子开始，沿通信线查到泵端。查看插头是否松动、端子是否压紧、线缆是否被门板夹伤，屏蔽层和接地处理是否符合原设计。使用 RS-485 的设备还要核对 A、B或对应信号端，不能只凭线缆颜色判断；CUE资料中的协议选择和泵编号也必须与实际配置相配。
若系统采用以太网，先看控制器和交换机端口的链路灯，再查网线、端口、地址和网络配置。某个端口无链路而其他端口正常，检查方向与整网无地址时不同。更换线缆或端口做对照时，只改一个变量，并保留原接线位置。
别把传感器信号当成泵端通信
压力传感器断线、量程设置不符或模拟量回路异常，可能让供水控制表现为压力反馈丢失，但这与泵端通信中断不是同一故障。先看控制器显示的是泵状态丢失、传感器信号异常，还是上位机数据不可用，再决定测哪一条线。格兰富 Hydro MPC 的报警表把泵通信、闭环反馈和以太网问题分开处理，可作为分层思路，不能替代当前型号的报警说明。
复位前留下参数和复测顺序
在复位或恢复出厂设置前，保存报警时间、故障设备号、通信参数、地址、近期改动和端子照片。没有保留原值时，不要用相邻机组参数覆盖当前设备。链路恢复后先单泵观察，再做泵组切换，随后对照压力反馈和远程状态；三层表现一致，才说明通信链路与控制逻辑基本接回。
若通信仍反复中断，应把控制电源、总线连接、地址配置、传感器回路和外部网络分成独立检查段，并按对应手册核对端子与协议。型号资料没有覆盖的接口或参数，只能列为待复核项。
无负压变频泵恢复运行后，还要在同一压力设定下观察启停、泵组切换和反馈变化；通信恢复只说明数据链路回来了，不能替代对水力工况的复测。
