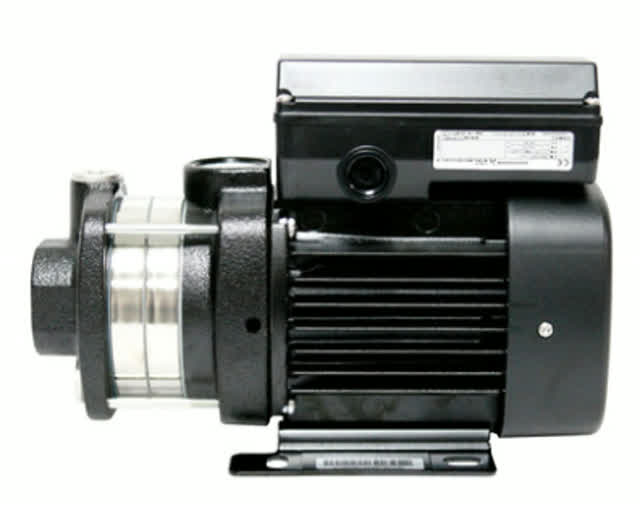

格兰富变频卧式多级泵口径与功率匹配
直接回答：格兰富变频卧式多级泵的口径和电机功率不能按一个固定表格直接对应。应先确定设计或实测流量、总扬程和系统阻力，再核对泵曲线、连接标准、电机数据以及变频控制条件，再用现场读数复核工作点。
一、先把现场需求写成工作点
口径和功率都服务于同一个水力工作点。开头应整理用水对象、设计流量、静扬程、管路长度、阀门与过滤器状态，并估计管路沿程和局部阻力。若只有“管道是多大”或“原电机是多少千瓦”两个信息，仍不足以判断替换泵的流量与扬程。
对于改造项目，还要把原泵运行时的出口压力、入口压力、流量、电流、频率和阀门开度放在一张记录中。实测值与设计值有差异时，先说明工况来源，再拿工作点去对照对应型号的泵曲线，避免把一台设备的运行读数当成通用配对值。
二、口径先核对接口，再看流动状态
CM、CME资料中的型号信息包含连接方式、额定流量、叶轮级数和电机数据。选定型号前，先把泵端接口、法兰或螺纹标准、管路公称尺寸、阀门和过滤器逐项对上。接口不相容时，问题属于安装条件，不能靠增大电机功率来弥补。
管道过小可能使局部阻力增加，表现为压差变化、流量达不到工作点或阀门开度偏大；管道放大也不代表泵的工作点自然合适，还要看连接件、变径段和系统阻力如何组成。口径判断应同时看接口标准、流速倾向和泵曲线，不把管径当作功率代号。
三、功率要与泵曲线一起看
电机功率应放在流量、扬程、液体密度与黏度、泵效率和启动方式的关系中核对。工作点偏离曲线时，单看铭牌功率无法说明电机负荷。功率偏小可能伴随电流偏高、压力不足或变频调节余量变窄；功率偏大也可能使实际运行长期偏离设定工作点。
核对电气表时，应查看电源频率、电压、相数、额定电流、变频器容量和保护设定，并确认电机冷却方式适合计划中的频率变化。若是旧泵改造，保留原电机铭牌和实测电流，再与新泵曲线及控制器资料对照，不能只按原功率平移。
四、CM与CME的变频条件不同
CM使用工频电机，CME采用带集成频率控制器的电机，二者在变频配置和参数边界上不能混为一谈。CME的控制目标、反馈点、频率上下限和低流量状态要按完整型号资料核对；资料中没有覆盖的组合，不用经验数值代替。
如果CM接入外部变频系统，还要单独检查电机是否允许该控制方式，变频器容量、输出条件、低速冷却和保护参数是否相互匹配。频率改变后，记录压力、流量、电流、声音和振动；出现流量中断、压力波动或电流异常时，暂停继续调节，转查入口条件和控制信号。
五、从运行表现反查偏大或偏小
当口径偏小或管路阻力偏大时，常见线索是阀门长期处于较大开度、出口流量不足、压力下降和电流变化。此时应分开查看泵曲线、管路损失和入口状态，不能把单一现象归到电机功率。
当泵的能力相对系统需求偏大时，可能出现阀门节流明显、压力高于设定、低流量运行时间变长或频率长期偏低。若功率相对需求偏小，则可能在目标流量附近出现压力不足或电流升高。上述表现只能作为排查线索，具体结论仍需完整型号资料和实测数据支撑。
六、用三组工况完成复测
复测可分为低流量、日常流量和接近设计流量三组状态。每组先保持阀门、用水点和入口条件稳定，记录设定压力、反馈压力、频率、流量、电流、入口压力和液体温度，再只改变一个控制条件。读数形成趋势后，再与同一型号泵曲线比较。
记录中应保留泵型代码、叶轮级数、连接标准、电机数据、变频器参数和测试时间。若替换了电机、控制器或管路，应重新建立基线。缺少流量、扬程或介质数据时，先列为待核对项，不给出脱离型号的口径和功率数字。
结语
格兰富变频卧式多级泵的口径与功率匹配，核心是把管路接口、水力工作点、电机负荷和变频边界放在同一条核对链中。先整理流量与扬程，再看连接和泵曲线，随后核对电气条件并按不同流量状态复测，所得结果才具有可比性。
