确定空调冷冻水泵型号前，要把现有管路的接口位置、流向、法兰标准和基座尺寸，与拟用泵的实际配置尺寸图逐项对应。格兰富冷冻水泵口径或电机功率相同，并不代表可以原位替换；尺寸图的观察方向、泵体配置和检修空间也会影响安装，不能只凭外观照片下结论。
先说明从哪一端看，再记录尺寸
保存现有泵与拟用泵的完整型号、产品号、电机和底座配置，尺寸图标明版本及适用组合。裸泵图、带电机总装图与带底座图不是同一范围；用裸泵长度估算整机占地，容易漏掉联轴器、护罩和电机尾部。图纸未给出的尺寸应单独列出，照片比例不能代替实测或配置图。
现场照片带上吸入、排出标识及固定参照物，测量记录明确从电机端还是泵端观察。图上画在右侧的接口，换一个观察方向可能落到左侧。分别记录进出口法兰面的方位、距固定基准的距离和轴线标高，并区分直列、端吸等实际结构；卧式端吸结构与直列结构的接口布置不同，具体位置仍以该台设备尺寸图为准。
DN相同后，还要比法兰的这些项目
接口表分别列出吸入口和排出口的公称尺寸、法兰标准、压力等级、密封面形式，以及螺栓孔数量、孔径与分布尺寸。还要记录两配对法兰的空间位置和可用螺栓操作空间。DN、PN或其他标识各有含义，不能把口径相同当作孔位、密封面和承压条件都匹配。
现有管路的标识不清时，将铭牌、法兰正视照片和测量值分开保存，由设备与管路文件补齐依据。转接件、异径管和软接头会改变安装长度与受力条件，应纳入总装核对；不能靠扩大螺栓孔、强拉管口或扭转软接头消化不明偏差。
底座、支撑与检修路径一起核对
基座表记录地脚孔的纵横间距、孔径、底座外形、承托面和相对标高。旧基础不平、螺栓位置偏移、减振装置及保温厚度都会影响实际接口高度。测量时标出采用的地面或基础基准，不能将保温外表面直接当作法兰或轴线的定位基准。

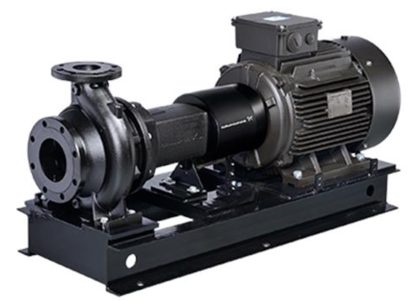

格兰富NK/NKG安装说明书要求管路在泵口附近得到适当支撑，配对法兰应自然贴合，避免管路向泵壳施加载荷；运输后和现场安装过程也会影响泵电机对中。尺寸能装进去，不等于受力和对中已经符合要求。轴承异响发热检查中的安装偏差线索可补充后续排查，但不能用软联轴器吸收明显错位。
在布置图上留出轴封、联轴器、电机及可拆部件的检修路径，同时检查阀门操作、护罩拆装和吊装通道。冷冻水系统还要把保温、排水、排气和仪表接口安排纳入核对，保温不得妨碍对应设备规定的散热、观察与维护。具体预留量由实机结构、图纸及现场方案确定，不套用一个通用距离。
对照单要留下偏差和处理结论
对照单可设置项目名称、现场实测、拟用图纸值、偏差、数据来源和处理结论几栏。流向和观察方向附示意，缺测项目保持空白并注明原因。需要转接或改基础时，重新审查变更后的总尺寸、支撑与检修路径，不只修改一处孔距。
接口核对完成还要检查水力与运行条件：安装合适不能代替流量扬程、液温、介质和电机控制适用性审查；汽蚀现象辨别可帮助理解入口条件的影响。 安装后的水泵调试记录要点用于保留转向、同工况读数和异常，不能用通电转动一次替代整套系统的交接检查。
