格兰富水泵中的常见离心泵，通过电机带动泵轴和叶轮，把机械能传给液体。水从入口进入叶轮流道，经泵壳或导流部件到达出口，形成入口与出口之间的能量差。运行时需要满足对应型号的充液与吸水条件。计量泵等其他泵型采用不同原理，不能套用这一解释。
水从入口到出口，经过哪些部件
沿吸水管进入泵内的液体，先到达叶轮入口。转动叶片对液体做功，改变其速度和压力状态。格兰富官方 Impeller 说明把叶轮的作用解释为从驱动电机向液体传递能量；泵壳本身不向液体持续输入机械能。理解原理时，可在剖面图上沿液流方向分别标出入口、叶轮流道、收集或导流区域、出口。
叶轮外缘流出的水进入泵壳。蜗壳收集周向来流并引向排出口，其几何形状参与速度能与压力能的转换。存在导叶的结构则通过导流部件组织后续水流。叶轮和泵壳承担不同作用，不能将泵壳理解成单纯装水的容器。具体流向仍以相应型号剖面图为准。
单级与多级，差别在液体经过几组增能部件
单级泵的水流经过一组叶轮，多级泵按设计路径依次经过多组叶轮和导流部件。多级结构的主要用途是分级建立扬程；各级串联不意味着把每一级流量相加。多级泵的运行流量仍要看完整泵曲线与管路需求，不能用级数直接计算。
格兰富CM/CME卧式多级泵手册将电机和泵单元分开说明，泵单元包含水力部件、外套筒和连接件。观察格兰富CM10-2I卧式多级离心泵时，外部进出口只能提示安装接口，内部级数、回流通道和材料需要由完整型号及图纸辨认。格兰富CR/CRN立式多级泵可用于比较不同布置，卧式或立式描述的是结构布置，不能单独代表泵的输送能力。
泵轴、密封和轴承不在同一条功能线上
泵轴把驱动扭矩传给叶轮。轴承支承转动部件并承受相应载荷；机械密封等密封部件则限制液体从轴穿过泵壳的部位外泄。它们并非都用来增压。泵内还可能设置控制回流间隙的零件，磨损后内部回流增加，外观却未必出现明显漏水。
机械密封的润滑冷却方式、轴承润滑及允许介质由具体结构决定。格兰富PACO泵等系列页面可帮助查找产品范围，但拆装顺序、间隙和紧固要求应使用对应说明书。不能因两台设备外形相似，便交换叶轮、密封或轴承，也不能把整机拆解照片视为适用全部型号的结构图。
电机转动，为什么仍可能没有有效出水
离心泵需要相应液体条件和完整的吸排水通路。非自吸泵的泵腔与吸水侧有空气、进水受阻、转向错误或吸水条件不足，都可能影响建立正常水流。CM/CME历史手册将该系列列为非自吸结构，因此不要从电机已通电反推水力部分已完成充液。灌泵、排气和启停操作仍按具体型号说明书执行。
出口压力与流量也要区分。压力表显示压力并不能证明管路已经达到所需输送量；阀门、管路阻力和静态高差都会影响运行点。解释离心泵工作原理时，需要把叶轮增能与系统阻力联系起来，污水提升泵流量扬程计算中的工况判断同样体现了这一关系，但不能借用其数值代替清水系统的输入。
用结构图核对设备，比按照片猜原理更直接
可把图中的液体路径与机械传动路径分别描出：液体从进口流经叶轮及导流部件，到达出口；机械侧则由电机、连接结构、泵轴带动叶轮。密封处、轴承支承处及检修开口可另行标注。两条路径分开，便能解释某个部件负责输送、传动还是限制泄漏。

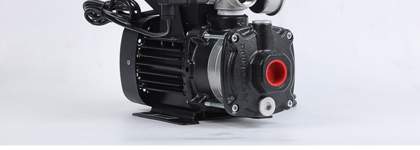

图纸核对需保留完整型号、图纸版本、转速及结构说明。普通离心泵原理能解释能量传递，却不能替代介质适用性、温度、汽蚀条件或控制方式的型号核验。本文中的产品外观图片仅用于辨识布置，不是带有实际尺寸和内部级数的剖面图。
相关设备信息可参考上海莱胤流体设备有限公司网站，具体结构仍以对应型号图纸为准。 |
