先给结论：格兰富立式多级泵变频运行时，不能只看电机铭牌上的50Hz。频率边界要结合完整泵型、电机、控制器、压力或流量反馈以及入口条件判断，再用同一工况下的流量、电流和压力读数复测。公开手册没有给出一个适用于全部型号的统一可调数字。
频率判断要回到完整泵型

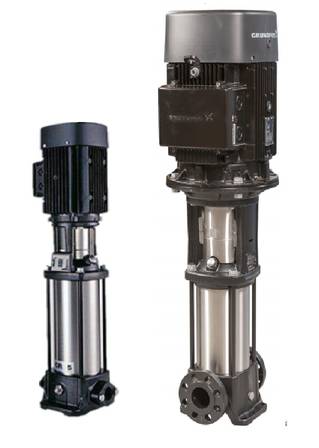

CR、CRI、CRN属于立式多级离心泵，采用直列式结构，入口和出口处在同一水平面。手册列出的应用包括供水、冷却、加热、增压、水处理和洁净液体输送。液体应处于较清洁、低黏度且不含固体颗粒或纤维的范围，温度、黏度、氯离子和酸碱度会改变材料与运行判断。
手册还列出CRE、CRIE、CRNE等带变频控制的型号，可用于恒定压力而流量变化的供水及工业增压场景。带集成变频器的型号，与普通电机配外置变频器的组合，在参数读取方式和限制条件上并不相同。调频前应先记录完整型号、级数、电机功率和控制器型号，不能把不同组合当作同一台泵处理。
50Hz表示额定电源条件
标准CR、CRI、CRN电机资料给出50Hz额定电源频率。这个数值说明电机在额定电源条件下的标称频率，不等于每个型号的变频上限，也不等于低频下限。阅读立式多级泵性能曲线时，还要把电机冷却、液体温度、入口压力和控制器参数放在一起看。
若现场把50Hz直接写成变频器的频率边界，低频时的电机散热、高频时的水力负荷以及入口条件都可能被漏看。型号或电机发生变化时，应回到对应数据手册和变频器说明，按资料中的边界设置参数。资料没有给出某个组合的数值时，应保留该项待查，不用另一台泵的经验值代替。
控制回路如何改变频率
恒定压力控制通常由压力传感器输出反馈信号，控制器把反馈值与设定值比较，再向变频器发出调速指令。用水点开启、阀门开度变化或管路阻力改变后，反馈压力随之变化，运行频率也会跟着修正。流量控制的比较对象则是设定流量与实测流量，不能用压力读数代替流量判断。
调试记录应把设定压力、反馈压力、运行频率、出口流量和电机电流放在同一时间段，并写明传感器量程、取压位置、滤波时间和延时。传感器靠近泵出口时，读数与远端用水点可能不同；滤波时间较长时，反馈变化会滞后。把这些条件写入记录，才能分清泵的响应与信号延迟。
调低频率时观察哪些现象
频率下降后，不能只看压力是否接近设定值。还要观察出口流量、入口压力或液位、电机电流、泵体声音、振动和温升。低流量时，压力可能仍接近设定值，但声音、振动或电流已经出现变化；若入口条件变差，压力和流量的变化也不一定来自频率设置。
出现流量中断、压力波动扩大、入口条件变差、频率反复切换或电流上升时，应暂停继续调参，按泵曲线、系统阻力、阀门状态、入口条件和传感器信号逐项查看。还要回看立式多级泵进出口管路的布置，继续改变频率只能改变现象，不能替代对泵型和系统条件的判断。
把复测分成三类工况
复测可以分为低流量、日常流量和接近设计工况三类状态。每类状态先让阀门、用水量和入口条件保持相近，再只改变一个控制条件，等待压力、流量和电流形成趋势后记录。这样前后数据才具有可比性。
记录表可按“完整型号—电机功率—控制目标—设定值—反馈值—运行频率—出口流量—电流—入口条件—阀门状态—声音与振动—读数时间”排列。若更换泵型、电机或控制器，应重新建立这组基线，不能把一台泵的固定频率套用到另一台泵。
结语
不锈钢立式泵的变频运行，判断对象不是一个孤立的频率数字，而是泵型、电机、控制器、反馈信号和系统工作点的组合。先分清CR、CRI、CRN与CRE、CRIE、CRNE的配置，再按入口条件和三类流量状态复测，才能解释频率变化与压力、流量、电流之间的关系。
