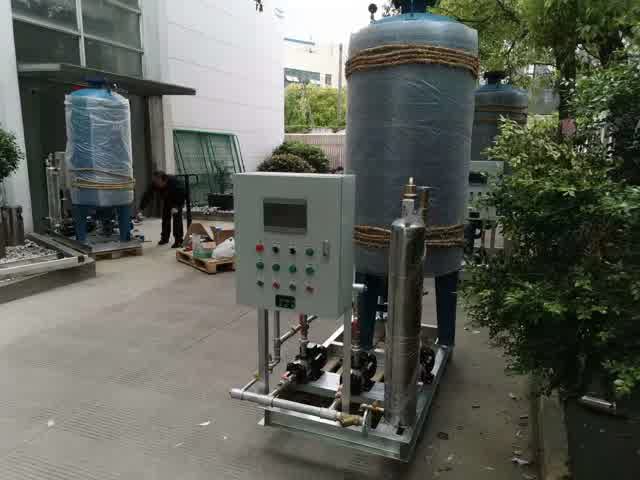

定压补水与真空排气系统的设计流量不能只填一个数字。循环水流量按热负荷与供回水温差核算，补水流量按实际失水和恢复时间核算，真空排气装置的处理流量则回到设备文件和系统水容积。格兰富压力保持文件把系统容积、静压高度、供回水温度和工作压力列为选型输入，现场复核时也应把这些数据分开记录。
先把三个流量分成三列
循环水流量对应末端换热或输送任务，是循环泵运行点的基础；补水流量对应系统失水后的补入速度，服务于压力保持；真空排气或脱气处理流量对应设备处理系统水量的能力。三者可能出现在同一套设备清单里，计算依据却不同，把它们混成一个数，后面的泵选型和用水量统计都会偏离。
审查图纸时，可以先看设备表上的名称，再看设计计算书中的单位。写成“循环量、补水量、排气处理量”三行，比只写“装置流量”更容易发现口径混用。
循环水流量按热负荷复核
热水或冷水系统可先用热负荷与供回水温差核算循环量：G=0.86×Q/ΔT。Q用kW表示，ΔT用℃表示时，G的单位为m3/h；也可以用Q/(ρ×c×ΔT)复核，水的密度和比热按设计温度取值。这个公式得到的是循环水流量，不是补水泵的持续补水量。
例如只为演示单位换算，热负荷Q取500kW、供回水温差取10℃，循环量约为43.0m3/h。这个数不能直接写进实际项目，实际计算还要回到设计热负荷、分区工况、并联回路和设备运行方式。若系统有多个回路，应先明确公式使用的是总负荷还是某个分区负荷。
补水流量按失水与恢复时间核算
补水泵的流量可按“需要补入的水量÷恢复时间”建立初步计算式：q_b=(V_normal+V_maintenance)/t。V_normal包括可预期的泄漏、排气放水及运行损耗，V_maintenance对应检修或调试阶段的补入水量，t是设计给定的恢复时间。初次充水量属于施工或调试工况，不能直接替代长期运行补水流量。
有些系统规范会按系统水容量的一定比例给出补水量，也有项目按蒸发、飘逸、排污和泄漏损失分别统计。比例只在对应系统、标准和运行边界内成立，不能从热源塔、锅炉或其他项目直接套到闭式空调水系统。计算书应写清损失来源、统计周期和采用的文件。
真空排气处理流量单独选
真空排气或脱气装置的流量，通常要结合设备文件、系统水容积和目标处理时间检查。若设备文件给出了目标处理时间，可以用q_d≈V_sys/t_d做量级检查；其中V_sys是系统水容积，t_d是处理时间。这个式子只用于检查口径，不能代替设备的额定处理范围、旁通阻力和控制条件。
定压补水装置还要检查静压高度、补水压力、工作压力、膨胀容积和连接点。格兰富PHT文件把系统容积、静压高度、供回水温度、介质比例和工作压力列为输入项，说明压力条件与流量条件应同时落表；不能只看一台泵的流量标签。
用水负荷表这样交叉复核
- 循环行写热负荷、供水温度、回水温度和循环水流量，确认公式中的Q与ΔT属于同一工况。
- 第二行写系统水容积、正常失水、检修补水和恢复时间，得到补水泵的计算流量。
- 第三行写真空排气装置的处理流量、处理时间、接管方式和设备文件编号。
- 另列初次充水、排污、软化水制备损耗等用水项，不把循环水量直接当成新鲜水消耗量。
如果计算书中循环水流量与补水流量完全相同，应回头确认两者是不是误用了同一个字段；如果补水流量远大于系统水量，也要检查恢复时间、泄漏假设和统计周期。复核的要点不是把数字做大，而是让每个数字都能对应一个设备动作和一个边界条件。
把方法落到格兰富设备文件
涉及格兰富定压补水、恒压变频供水系统或闭式水系统时，先确认实际系列、介质、系统容积、静压高度和供回水温度，再查对应文件中的压力范围、接口和控制条件。本文公式适合做设计口径复核，不替代具体型号的曲线、安装说明和项目计算。文件没有覆盖的参数，应保留为待校验项，不用相邻型号的数值代替。
复核结论应能回到原始数据
一份可复查的流量表至少要能追溯到热负荷、温差、系统水量、失水来源、恢复时间、压力设定、排气处理时间和文件编号。循环流量回答“系统要输送多少水”，补水流量回答“失水后多久补回”，真空排气流量回答“设备按什么能力处理系统水量”。这三个问题分开后，定压补水与真空排气系统的设计口径才不会互相替代。
