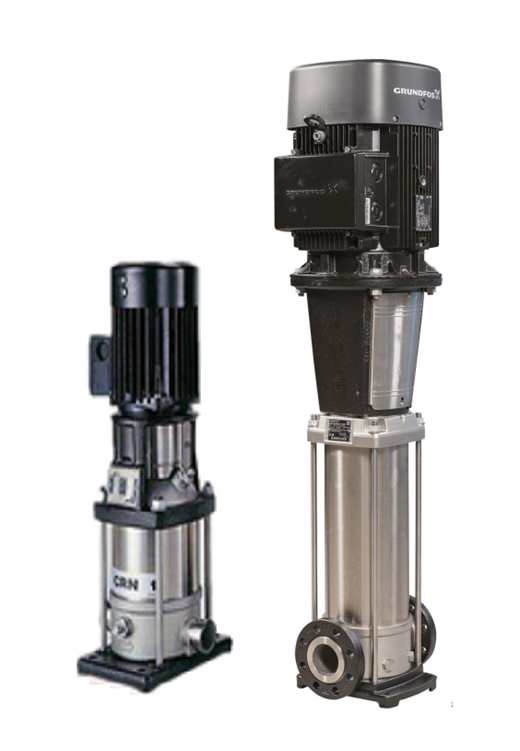

立式多级泵的结构可以沿着两条路径来读：电机、联轴器和泵轴传递动力，叶轮、腔体和套筒改变液体压力，泵头、底座、轴封与接口完成密封和连接。格兰富 CR、CRI、CRN 手册把整泵分成电机和泵单元两部分；具体零件排列、材料和尺寸仍要以对应型号文件为准。
先分开电机和泵单元
格兰富 CR、CRI、CRN 数据手册把电机视为驱动部分，把液压系统、连接装置、泵套、泵头和其他零件归入泵单元。看装配图时先画出这条分界，既能避免把电机故障误判成叶轮问题，也能减少拆检时漏看接口和底座。
这类泵采用立式直列布置，入口与出口可以处在同一水平面并接入单管系统。直列是外形和接口特征，不等于任何管路都能直接套用；支撑、连接形式和工作点还要回到具体型号图纸。
动力侧：电机、联轴器和泵轴
电机提供旋转动力，联轴器把动力传给泵轴，泵轴再带动各级叶轮。巡检时可先观察电机温升、异常声响和振动，再看联轴器连接、轴端状态及泵轴是否有偏摆迹象。电机能转动，只能说明动力链的一部分在工作，不能据此判断液力侧正常。
如果电机有声响而流量没有变化，检查范围应从供电和转向延伸到联轴器、泵轴及叶轮连接。停机后再进行外观和装配检查，避免把运行中的声响直接归因于某个零件。
液力侧：叶轮、腔体和套筒
多级结构由多组叶轮和级间腔体组成，套筒把各级液力部件包在轴向通道内，泵头和底座负责汇集、分配液体并承接接口。对照装配图时，叶轮、腔体和套筒要成组查看；少看一个级间部件，可能会把流量下降、压力变化或摩擦声判断错位置。
立式多级泵的级数、叶轮直径、接口形式和工作点并不是同一个概念。更换或复装后，需把铭牌型号、级数和管路状态放在同一张检查表中，不能只凭泵体外观或电机功率推断水力结果。
密封与接口：结构边界在哪里
CR、CRI、CRN 的材料型式存在差异，接液部件、橡胶件和轴封不能混着看。轴封选择要结合液体类型、温度和压力上限；遇到含氯化物、酸碱、油或其他化学成分的液体，还要把浓度、pH、黏度和固体颗粒一并列出。
出现轴封处渗漏时，先看泄漏位置、液体状态和运行温度，再判断是密封面、O形圈、轴套还是外部连接处。只看到泵体是不锈钢，并不能替代对轴封组合和橡胶材料的检查。
按现象回到具体部件
- 电机温升或声响异常：先查供电、保护动作、联轴器和轴端，再看泵体阻力。
- 流量、压力变化：把入口条件、阀件、叶轮、级间腔体和工作点放在一起判断。
- 泵头或轴封处泄漏：沿密封面、O形圈、连接螺栓和接口逐段观察。
- 振动随工况变化：比较同一转速和阀位下的表现，避免用不同工况的读数互相替代。
选型与复装要保留哪些信息
需要保留完整型号、级数、材料代码、轴封代码、接口形式、电机信息、液体名称、温度和工作点。格兰富 CR、CRI、CRN 的手册已经把结构、材料、轴封和入口条件分开说明，实际判断也应按这几个层次展开。手册没有覆盖的型号或工况，只能写成待复核项，不能补成确定结论。
把部件名称和异常现象对应起来，结构图才会真正用于检修和选型：先找动力传递路径，再看液体通道，随后核对密封、材料、接口及外部管路。
