潜水泵止回阀失效导致回流如何判断

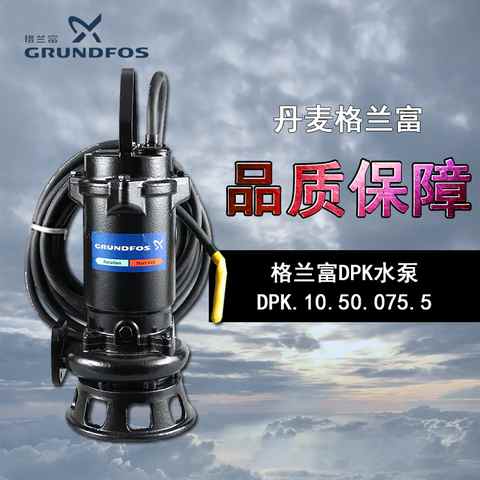

判断潜水泵回流是否由止回阀引起，先看停泵后的变化：若出水管内的水柱返回集水坑，且液位在短时间内上升，应沿泵出口、止回阀和出水管查找回流路径；若没有明显回流水，却出现液位信号反复触发启停，应先查液位开关和控制盒。格兰富 DPK 手册显示，DPK 与 DPK.V 属于潜水排水泵系列，安装方式和控制配置因泵型而异，通用判断不能代替对应泵型说明。
停泵后先把现象变成时间线
停泵时记录集水坑液位、出水管压力和泵的运行状态，再观察回流水从哪里出现、持续多久、液位上升多少。回流若紧跟停泵发生，并从泵出口或出水立管下端返回，水柱反向移动的可能性较高；液位只在一段时间后变化，且回水来自另一条支路，则应把并联泵、旁通和下游联通段列入检查范围。
观察点要固定在同一位置，不能一次看泵坑、一次看总管而不记录时间。若控制器在停泵后再次发出启动信号，应把这次启动与液位变化分开记下，避免把控制逻辑动作误判为止回阀失效。
三类现象对应不同检查方向
| 停泵后的表现 | 优先检查区域 | 可观察的依据 |
|---|
| 泵出口立即有水返回，液位短时上升 | 止回阀、阀座和阀前后短管 | 阀体箭头、阀瓣运动、密封面和异物 |
| 回流水来自并联支路或总管 | 旁通、并联泵和下游联通段 | 支路阀门状态、管路连通关系和压力变化 |
| 停泵后很快再次启动，回流不明显 | 液位开关、控制盒和启停回差 | 开关位置、信号记录和泵的启停时间 |
表中的“优先检查”表示排查顺序，不代表已经认定部件损坏。止回阀是否失效，仍要结合阀体实际状态、管路布置和隔离后的变化判断。
用隔离变化区分阀门与管路
出水侧设有隔离阀时，待泵停止并按现场规程完成停电、泄压后，关闭止回阀下游的隔离阀，记录液位和回流状态。若关闭后回流消失，故障范围集中在止回阀下游水柱或下游管路；若仍能从泵出口看到回流，应检查止回阀阀瓣、阀座、安装方向以及阀前短管。隔离阀的具体位置不同，判断含义也会改变，现场记录中要画出阀门相对位置。
拆检前还要看阀瓣是否被纤维、砂粒或固体杂物卡住，密封面是否有磨损，阀体内是否积存沉积物。观察和拆检应在介质状态、起吊条件及设备规程允许的范围内进行，不能在带压管路上松动法兰、堵头或密封件。
把控制系统从水力判断中分开
DPK 泵需连接带电机保护继电器的控制盒，LC 或 LCD 控制器可配合液位开关、浮球或电极式液位计工作。停泵后若液位下降、开关动作，泵很快再次启动，先查看开关是否摆动、安装高度是否变化、控制盒是否收到启动信号，再判断回流是否造成液位回升。若泵未收到启动信号而液位仍上升，水力回流的证据更清楚。
把“泵已停止”“液位开始回升”“回流停止”“控制器再次启动”分别写入记录，才能看出事件先后。只看电机电流或控制器报警，无法单独证明止回阀损坏。
格兰富 DPK 手册的适用边界
DPK 与 DPK.V 手册列出独立式潜水安装和自动耦合潜水安装；部分配置的出水连接需按订购配置与附件说明核对。采用自动耦合时，应查看泵出口与耦合弯头是否贴合、泵体是否落座，并把止回阀所在位置画进安装图。泵底部的叶轮或过流结构，不等同于出水管上的止回阀。
手册还给出 IP68、防护与运行方式等泵体条件：泵完全浸没到泵顶时可按 S1 连续运行，S3 间歇运行时单次运行不超过 4 分钟、随后至少停 6 分钟。上述内容用于核对泵的运行边界，不是止回阀判据。流量、扬程、通过能力、材质和控制设定仍应按当前泵型说明及现场读数判断。
记录到什么程度才便于复核
- 写明泵型、安装方式、出水管走向、止回阀和隔离阀的相对位置。
- 记录停泵时刻、液位读数、压力读数、回流出现位置和持续时间。
- 分别记录液位开关动作、控制盒启动信号和泵再次启动的时刻。
- 拆检后记录阀瓣、阀座、密封面及异物状态，复装前按对应资料检查方向和连接。
回流判断的核心，是把“停泵—液位变化—出水管状态—控制信号”串成一条时间线。只有当停泵后水柱返回、隔离变化与回流同步、阀门状态也出现异常时，才把止回阀列为主要检查对象；具体维修结论仍以现场检查记录和对应资料为准。
本文依据：格兰富 DPK 技术数据手册第 3—5、34—35 页，以及液体静压和管路连通关系的工程推断。更多水泵技术资料可见上海莱胤流体设备有限公司网站。
|
