锅炉给水泵采购前如何核对安装尺寸和接口方向
直接回答：锅炉给水泵安装前，先把完整型号、安装图、接口标准、接口方向、基础基准和检修空间放在同一张表中，再与现场预留管路逐项对照。格兰富CR、CRI、CRN资料把尺寸数据、泵连接、材料和轴封分别列出，具体数值与配置仍要回到对应型号图纸。
先把型号图纸和现场基准对上

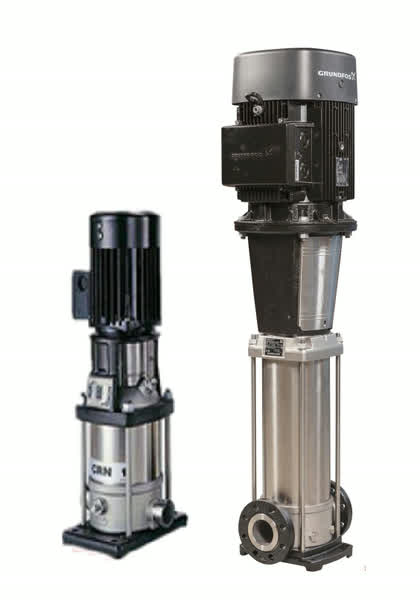

读图时先找泵的基准面、进出口基准线、底座孔位和电机上方空间。格兰富CR、CRI、CRN属于立式多级离心泵，直列式结构可以让进出口处在同一水平面，但不同型号的连接形式、尺寸和配置可能不同。现场不能用系列名称代替完整型号，也不能把一张外观图当成安装图。
- 型号与图纸版本是否一致；
- 接口是法兰还是螺纹，公称尺寸和压力等级是否对应；
- 设备基础、管道标高和检修通道是否使用同一基准。
安装尺寸要拆成五个测量项
安装尺寸不只是泵体长度。还要量外形高度、进出口间距、底座孔距、电机和接线空间，以及抽出转子或拆卸密封件所需的通道。若泵需要接入原有锅炉给水管路，还要把阀件、止回件、过滤件和压力测点的位置画进同一张布置图。这样可以提前发现管路挡住接线盒、设备高度超出基础或检修方向不一致等问题。
接口方向按流向和管路预留核对
接口方向要同时看设备图纸箭头、现场管路流程和泵体实际标识。先从入口侧沿液体流向走到出口侧，再对照管路基准线、法兰孔位和阀件方向。如果接口朝向与预留管段相反，不要靠旋转泵体或硬拉管道处理；先暂停安装，回看型号图、管路流程和设备基准，确认是泵型选取不同、图纸版本不同，还是现场预留发生变化。
锅炉给水工况不能只看外形
锅炉给水场景还要把介质温度、工作压力、流量、扬程、入口条件和密封组合分开确认。温度和压力变化会影响材料、轴封与电机条件的判断；格兰富资料中的一般系列说明不能替代对应型号的运行边界。若缺少介质资料、系统压力记录或完整型号，先把未确认项标出，不要把清水工况或相近泵型的尺寸直接移用。
安装前后按两轮检查
- 安装前：用图纸核对接口、孔位、标高和空间，再用现场基准线复测预留管路。
- 连接时：查看管道支撑是否独立，法兰是否自然对合，泵体是否被管道拉偏，阀件和测点是否按流向布置。
- 试运行时：按对应资料完成充液、排气和转向确认，比较入口压力、出口压力、流量、电流与异常声响；读数异常时先停在现象层面，回查管路和型号资料。
结论
核对锅炉给水泵安装尺寸和接口方向，核心是把型号图纸、现场基准、管路流向和工况条件连起来。对于格兰富水泵，系列资料可用于理解结构与连接类别，落地安装仍以完整型号图纸、现场测量和试运行读数为判断依据。
