卧式离心泵采购前如何核对安装尺寸和接口方向

直接回答：格兰富卧式离心泵替换前，先把原泵的外形长度、进出口中线、连接形式、接口方向、底座孔位和维护空间量清，再与准确型号的外形图、安装图和连接代号逐项比较。仅看功率或管口公称尺寸，不能判断新泵能否直接装入原位置。

先把现有安装现场量清

测量从现有设备开始。沿泵轴方向记录泵体总长、泵端到电机端的距离，以及进水口、出水口到基准面的轴线高度；在底座上标出地脚孔或安装孔的间距、孔径和孔位关系。若现场有联轴器、护罩或电机接线空间，还要把拆装方向和工具进入空间一起画入简图。

接口方向相同，不代表连接可以直接互换。先辨认现场是法兰、螺纹、可调卡箍还是其他连接形式，再记录公称尺寸、密封面、螺栓孔位和管道朝向。格兰富CM/CME资料列有DIN、ANSI、JIS法兰、可调卡箍、PJE、Rp螺纹和NPT内螺纹等连接形式，不同连接代号对应的长度和配套件可能不同。

入口和出口的方向要以泵体上的流向标识、安装图和现场管路三处信息互相印证。若新泵的接口朝向与旧泵不同，不要只靠旋转泵体或强行扭管来处理；应先确认泵体结构、底座关系和管路支撑是否允许调整。

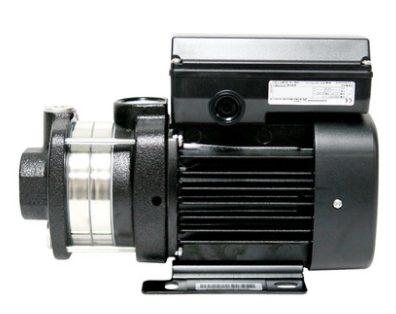

格兰富CM/CME属于非自吸卧式端吸多级离心泵。CM配标准电机，CME的电机内置频率控制器。资料还按材质型式、轴封、管路连接和电机变型区分具体组合，所以同一系列的不同型号不能共用一张尺寸图。核对时应把完整型号、材质代号、轴封代号、电机变型和连接代号一并抄录，再打开对应资料。

外形图中除了泵体长宽高，还要看法兰外缘到泵口的距离、螺纹端长度、轴线、底脚位置和电机外廓。若只拿系列名称或电机功率作比较，可能漏掉连接件、密封件和电机端空间带来的差异。

现场替换常见的卡点不在泵体本身，而在拆装路径和管路受力。检查泵上方是否有吊装或起盖空间，泵端护罩能否取下，电机接线盒是否会碰到墙体或管架；再看入口和出口管道有没有独立支撑。管道重量或安装偏差传到泵体后，可能改变接口位置和轴系状态，尺寸相同也不能直接把它当作安装完成。

如果长度不同，先回查型号、级数、电机和连接代号；如果孔位不同，回查底座或安装板关系；如果接口方向不同，回查泵体流向和连接方案；如果维护空间不足，回查电机方向、护罩和拆装路径。每一项差异都应对应到一张外形图或现场测量记录，不用经验值替代尺寸确认。

卧式离心泵替换前的核对顺序可以概括为“先量现场，再辨接口；再对照完整型号，随后复核底座、管路支撑和维护空间”。格兰富CM/CME的具体尺寸、接口兼容性和安装要求，以对应型号资料及现场测量为准；资料不全时，只保留核对项目，不推导具体数值。
