恒压变频供水系统控制柜通信中断如何定位故障
控制柜通信中断时,先把“通信断了”拆成供电、物理链路、节点状态、参数映射和反馈数据五层;保留故障时点与中断前一次有效值,再逐层排查。这样可区分控制柜无电、设备未上线、信号未到达、参数不匹配和泵组未响应。
先定义“通信中断”
“通信中断”可能来自不同位置。现场先记录控制柜画面、变频器面板、泵组本地显示和压力表的状态,再写明哪些信号消失、哪些信号仍在变化。若泵组仍按原指令运行,而上位画面显示离线,需把显示链路与动力回路分开判断;若泵组状态、压力反馈和指令值同时停止变化,则要回到控制柜供电与链路层核对。
| 现象 | 先核对的对象 | 记录方式 |
|---|
| 单台设备离线 | 该节点供电、接口和地址 | 记录节点编号、画面状态和面板状态 | | 多台设备同时离线 | 公共电源、总线两端和主控状态 | 记录同一时点各节点显示 | | 压力值不变 | 传感器回路、采样值与控制逻辑 | 记录压力表读数和画面数值 |
从供电与物理链路开始
控制柜没有稳定供电时,通信检查会得到误导性结果。可按图纸核对柜内电源指示、保护器件、变频器显示和通信模块状态,并把测量位置、测量值、单位、时间写入记录。若设备重新上电后状态短时恢复,仍需查看故障发生前后的日志,不能只凭一次重启作出结论。
物理链路包含通信线缆、插接件、屏蔽处理、终端位置和接口固定状态。检查时可从控制柜端一路追踪到设备端,标出每一段的起点与终点,确认线号和端口与现场图纸一致。若同一总线上的多个节点同时消失,应先查看公共段;若只有一个节点变化,应把该节点的接口、供电和接线单独列项。
看节点状态与参数映射
设备有电并不表示已经完成通信。需要对照当前控制柜资料,核对节点地址、通信方式、传输参数、数据字序、运行模式和故障复位条件。资料中没有明确的协议名称、端子编号或数值时,不宜凭相似项目套用;应先找到该柜、该批设备对应的图纸、参数表或调试记录。
若变频器本地有频率和运行状态,而控制柜没有对应反馈,可能是反馈字映射、寄存器范围或刷新条件不一致。若控制柜能够读到状态,却不能下发启停或频率指令,则要把读通道与写通道分开验证,并核对手动、自动、远程和本地模式的切换条件。
把压力反馈和控制命令分开
恒压控制中,压力传感器信号与泵组通信状态相互影响,但不能混为一项。记录压力表读数、画面压力值、设定压力、频率指令、实际频率、运行电流和泵组启停状态,再标出这些数值是否在同一时点采集。压力值停留不变,可能是传感器信号未更新;频率指令变化而实际频率不变,则要查看控制命令链路和变频器状态。
建议把复核项目写成“现象—依据—动作—结果”四列。例如,现象为“画面离线”,依据为“节点状态字无变化”,动作是“按资料检查该节点接口和地址”,结果则填写复测后的在线状态与时间。这样的记录比单写“通信异常已处理”更容易回溯。
恢复后的验证顺序
链路恢复后,先观察节点在线状态,再核对泵组启停、压力反馈和运行指令;随后切换规定的手自动模式,观察频率指令、实际频率、故障代码和多泵联动显示。每项测试都记录触发动作、画面反馈、现场仪表读数和持续观察时段。若某一项仍无变化,应回到对应层级检查,避免把局部恢复当成整套链路已恢复。
哪些结论不能直接套用

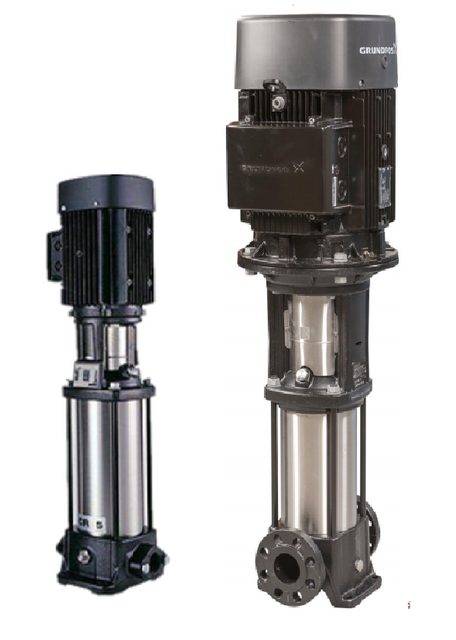

格兰富CR、CRI、CRN属于立式多级泵系列,CRE、CRIE、CRNE带有集成变频控制的配置,可用于变流量恒压应用。不同泵型、变频器、控制柜和通信模块的接口安排可能不同,文章中的分层方法可以作为记录框架,但协议、端子、地址、波特率和参数映射仍需以对应资料为准。完成核对后,把图纸版本、参数文件、故障截图和复测表放入同一档案,便于后续比较同类现象。
