格兰富卧式多级泵管路怎么布置
直接回答：格兰富卧式多级泵的进出口管路应先按具体泵型核对连接标准和流向，再结合流量、扬程、阀件、变径、支撑与检修空间审核。入口侧保持流动条件稳定，出口侧减少集中受力，才能把附加阻力和振动因素纳入同一张布置核对表。
先确认泵型和接口标准

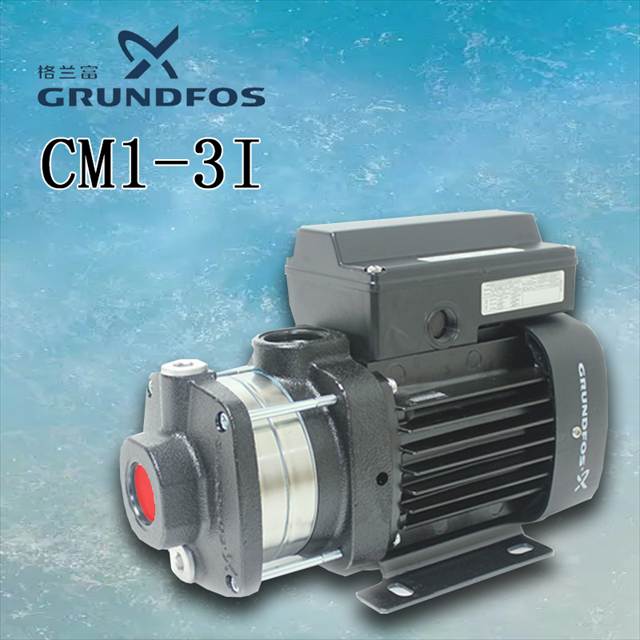

《CM数据手册Data Booklet 201407》将CM、CME描述为非自吸卧式端吸多级离心泵。CM配工频电机，CME电机内置频率控制器；不同泵型、流量、压力和级数对应不同资料。布置图不能只写“卧式多级泵”，应先记录型号、额定流量、设计扬程和接口方向。
手册列出的CM、CME管路连接包括可调卡箍连接、DIN法兰、ANSI法兰、JIS法兰、PJE连接、英制螺纹Rp和NPT内螺纹。现场审核时，应把泵端接口、管道标准、法兰尺寸、垫片和连接件逐项对应，不能用管道外径替代泵口连接资料。
入口侧先看流向和附加阻力
入口侧的检查项目是让液体以较稳定的状态进入泵体。审核图纸时，先看泵口前是否紧接急弯、三通、阀件或突变变径，再看这些部件是否会改变流向、缩小有效通道或增加局部损失。空间允许时，可把弯头和调节部件与泵口错开，并为拆装留出连续的操作空间。
变径方向应结合实际流向、管底标高和排气排液条件核对。入口管段若存在积气点、支管回流或阀门误装，运行读数可能出现波动。此时不能只调节出口阀，应同时记录流量、入口压力、出口压力和泵组振动，再回到管路布置查找变化来源。
出口侧安排阀件与支撑
出口侧通常需要布置调节阀、止回阀、压力测点或连接件。阀件位置应服务于运行调节和检修隔离，支撑位置则应让管道重量由支架承担。法兰无法自然对口时，不要用螺栓强行拉拢；先修正管道标高、轴线位置和支撑，再检查泵口是否仍处于无额外拉力状态。
泵的进出口连接、底座和管路支撑应放在同一张图上核对。对于有温度变化的系统，还要留出管道伸缩或位移的处理空间，避免热态运行时把推力传到泵体和联轴器。图纸中应标明阀件、法兰、变径、支架和检修方向，而不是只标一条管线。
减少振动要回到安装受力
振动变化不一定来自泵本体，也可能由管路安装、基础、联接或入口条件变化引起。复核时可分开记录泵体测点、轴承位置、管道支架和阀件附近的现象，再对照同一流量、扬程和阀门状态下的读数。若管路改造后振动随阀门动作变化，应先检查流向、支撑和局部阻力，而不是直接替换泵或电机。
把介质条件写入布置记录
CM、CME资料提示，液体温度、材质、轴封类型和泵送介质会影响允许运行条件；温度低于零度或液体黏度增加时，电机输出核对也会发生变化。因此布置审核表应记录介质名称、温度、浓度、黏度、入口压力、流量、扬程和连接标准。若介质不是清水，应按实际条件重新复核管路损失与电机数据。
现场核对清单
- 型号、流向、入口和出口连接形式是否与产品资料一致。
- 入口侧弯头、三通、阀件和变径是否形成集中局部损失。
- 出口侧阀件、止回件、测点和支架是否留有检修空间。
- 法兰、螺纹和卡箍是否自然对口，管道重量是否由支撑承担。
- 介质和运行数据是否能与泵曲线、扬程和电机P2记录对应。
结语
格兰富卧式多级泵管路布置的核对顺序可以归纳为“先接口和流向，再看阻力和阀件，随后检查支撑受力，再用同一工况数据复测”。具体尺寸、连接件和安装做法应回到对应型号资料、系统计算和施工图复核。
