格兰富不锈钢立式泵口径功率怎么匹配
直接判断：格兰富不锈钢立式泵的口径和电机功率不能互相替代。先按系统流量与扬程确定工作点和泵型，再按具体型号连接表核对入口、出口通径与连接标准，随后根据液体性质、泵曲线和电机P2数据核对功率。
先把流量和扬程写清
口径与功率匹配的起点不是管道外径，而是系统工作点。先记录设计流量、运行流量、静扬程、沿程损失、局部损失和用水设备所需压力，再把流量与扬程组合成泵曲线上的工作点。若只有一个口径或一个功率数值，没有流量、扬程和介质条件，不能据此判断型号。
CR、CRI、CRN资料按额定流量、流量范围、级数、材料、电机功率和管路连接区分产品范围。资料显示，入口与出口可处于同一水平面，直列式布置便于把泵放入管路系统；这并不表示任何通径都能替代另一种通径。
口径按具体型号的连接资料核对
确认工作点后，查看候选型号的入口和出口连接形式、通径、螺纹或法兰标准，再与现场管路的公称尺寸、连接件和支撑条件逐项核对。泵体通径、管路公称尺寸和连接螺纹不是同一个字段，记录时应分栏填写。若现场管道与泵口不一致，应把变径件、流速变化和局部损失放回系统计算中。

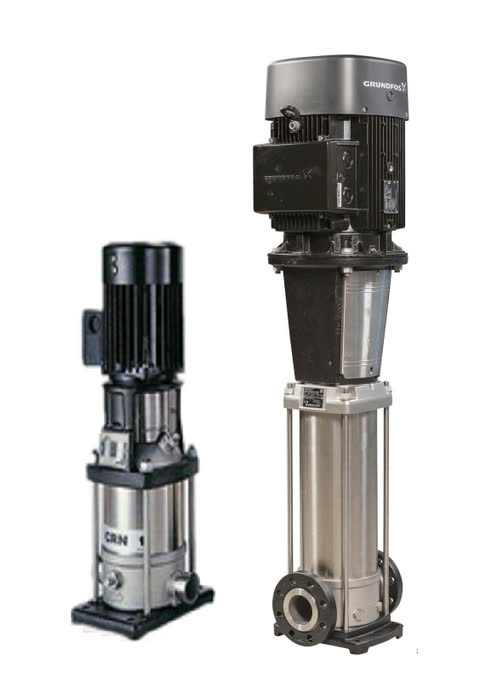

对于格兰富CR、CRI、CRN不锈钢立式多级泵，型号表中可能出现不同的连接配置。不能只看泵系列名称，也不能用出口尺寸直接推导流量。应先从资料中确认型号，再把连接方向、安装空间和管路受力条件写入核对表。
电机功率跟着泵曲线和工况判断
电机功率应围绕工作点核对。查看对应型号的流量—扬程曲线、效率、轴功率或电机P2数据，确认运行点与泵曲线的关系，再核对电压、频率、相数、转速、电机保护和安装环境。口径相同的泵，因级数、扬程和液体条件不同，电机功率也可能不同。
如果只按“管道通径越大，电机功率越大”或“功率越大，流量越高”来判断，会漏掉阀门状态、系统阻力、级数和工作点变化。功率字段应来自具体型号数据或选型计算，不能从口径孤立换算。
介质性质会改变功率核对结果
CR、CRI、CRN资料提示，液体密度或运动粘度高于水时，压降会增加，液压性能会下降，功耗会增加。选配输送介质不是水的泵时，应记录密度、粘度、温度、固体颗粒和化学性质，并重新核对泵曲线、轴功率与电机P2。材质版本也应与介质中的氯离子、pH和温度条件一起查看。
液体温度、入口压力和蒸汽压力还会影响NPSH核对。若入口条件发生变化，应同步查看流量、压力和功耗记录；不能用原来清水工况的一个功率数值覆盖新的介质条件。
现场核对表可以这样填写
介质字段写密度、粘度和温度；工况字段写流量、扬程、入口压力和出口压力；型号字段写候选型号、级数、连接通径、螺纹或法兰标准；电机字段写电压、频率、相数、转速、电机P2和保护方式；曲线字段写泵曲线工作点、NPSH和变径后的管路损失。每一项都保留资料页码或计算来源，复核时能回到同一组数据。
结语
格兰富不锈钢立式泵的口径匹配，解决的是连接与系统流量问题；电机功率匹配，解决的是工作点、轴功率和介质条件问题。按流量扬程选泵型，按型号资料核对通径，按泵曲线与实际介质核对电机P2，三组信息同时成立时，选型记录才有清晰边界。
