格兰富立式泵振动超标如何排查
直接判断：格兰富立式泵振动超标时，先固定测点与运行工况，记录振动、流量、压力、电流和温度，再按基础与管路、联轴器对中、轴承与轴封、入口条件和 NPSH 逐项复核。每次只改变一项，复测后再判断原因。
先确认测量可比
把测点位置、测量方向、仪表单位、转速或变频频率、阀门状态和介质温度写入记录。若振动仪从电机端换到泵头，或流量与压力发生变化，两个读数不能直接对比。先保留异常出现前后的数据，再进入机械检查。
检查基础、底座与管路
停机并完成隔离后，查看底座与基础接触、地脚螺栓、连接法兰、管道支撑和阀门状态。直列式泵的入口、出口和管路处于同一系统中，管道偏移或外力可能把载荷传到泵体。检查法兰是否强行拉合、支撑是否脱空、底座是否有松动痕迹，再与振动方向和变化时间对照。
复核联轴器对中

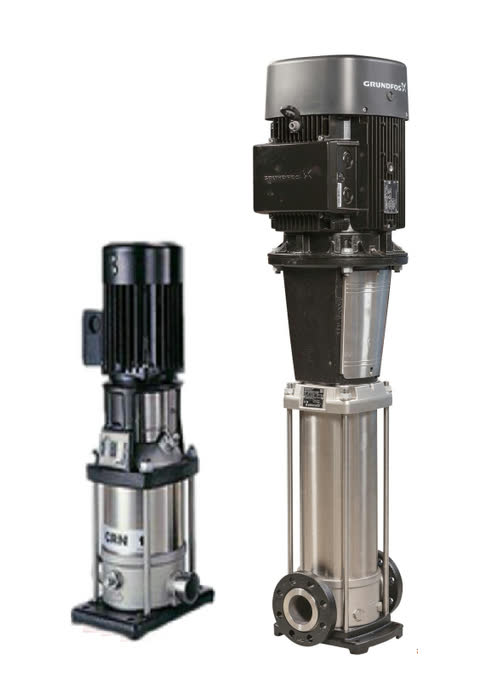

格兰富CR、CRI、CRN结构资料列出电机、联轴器、泵头、泵轴和轴封等部件。检查联轴器护罩、紧固件、弹性件、键连接和轴端间隙；盘车时观察是否有卡滞或偏摆。对中复核需以泵轴和电机轴的实际位置为对象，不能只看护罩外观。
区分轴承与轴封迹象
资料中的结构表列出支持轴承、轴承环及泵轴，电机数据还区分深槽滚珠轴承、驱动端角接触轴承等配置。振动伴随温度升高、摩擦声或轴封区域变化时，分别记录电机端和泵头端的读数。拆检时观察轴承游隙、滚道、轴表面和轴封磨损，不能把所有振动都归因于轴承。
核对入口条件与汽蚀
CR、CRI、CRN资料把液温、流量、入口条件、进水管摩擦损失和蒸汽压力列入 NPSH 计算。液体温度升高、流量偏高、吸入管路偏长或入口条件变差时，应复核入口压力下限。按资料中的关系式记录 H=pb×10.2?NPSH?Hf?Hv，再对照当前泵曲线；不要把工作点放在 NPSH 曲线右侧过远的位置。振动伴随噪声、流量波动或压力起伏时，把汽蚀列为待核对项。
用同一工况复测
若液体密度或粘度高于水，资料提示压降、液压性能和功耗会变化。复测时记录流量、入口压力、出口压力、电流、液温、变频频率、振动方向和振动值，并与对应型号曲线及原始记录对照。每次只改变一个条件，写清改变内容、读数变化和恢复条件，避免把多项操作后的结果混成一个结论。
结语
格兰富立式泵振动超标的排查，应从测量复核开始，依次查看基础与管路、联轴器对中、轴承与轴封、入口压力和汽蚀迹象，再用同一工况复测。把泵型、测点、运行参数和处理结果放在同一条记录中，判断会更有边界。
