恒压变频供水系统维修改造前需要准备哪些图纸和数据

恒压变频供水系统维修改造前需要准备哪些图纸和数据

恒压变频供水系统在维修改造前，资料准备应围绕“图纸对应现场、参数对应设备、记录对应现象”展开。对于采用格兰富水泵的泵组，应先收集铭牌、控制方式和运行记录，再确定检查范围。资料清楚后，维修人员更容易区分泵体、管路、传感器和变频控制环节的问题。

一、先确定系统边界

首份资料应是供水系统总图或现场简图，内容包括水箱、进水管、出水总管、泵组、止回阀、闸阀、压力传感器、控制柜以及用水分区。图纸不要求画得复杂，但设备名称、编号、管径方向和测压点需要与现场一一对应。若图纸经过多次调整，应把当前现场状态单独标记，避免把停用支路、临时旁通或已经拆除的部件当作现状。

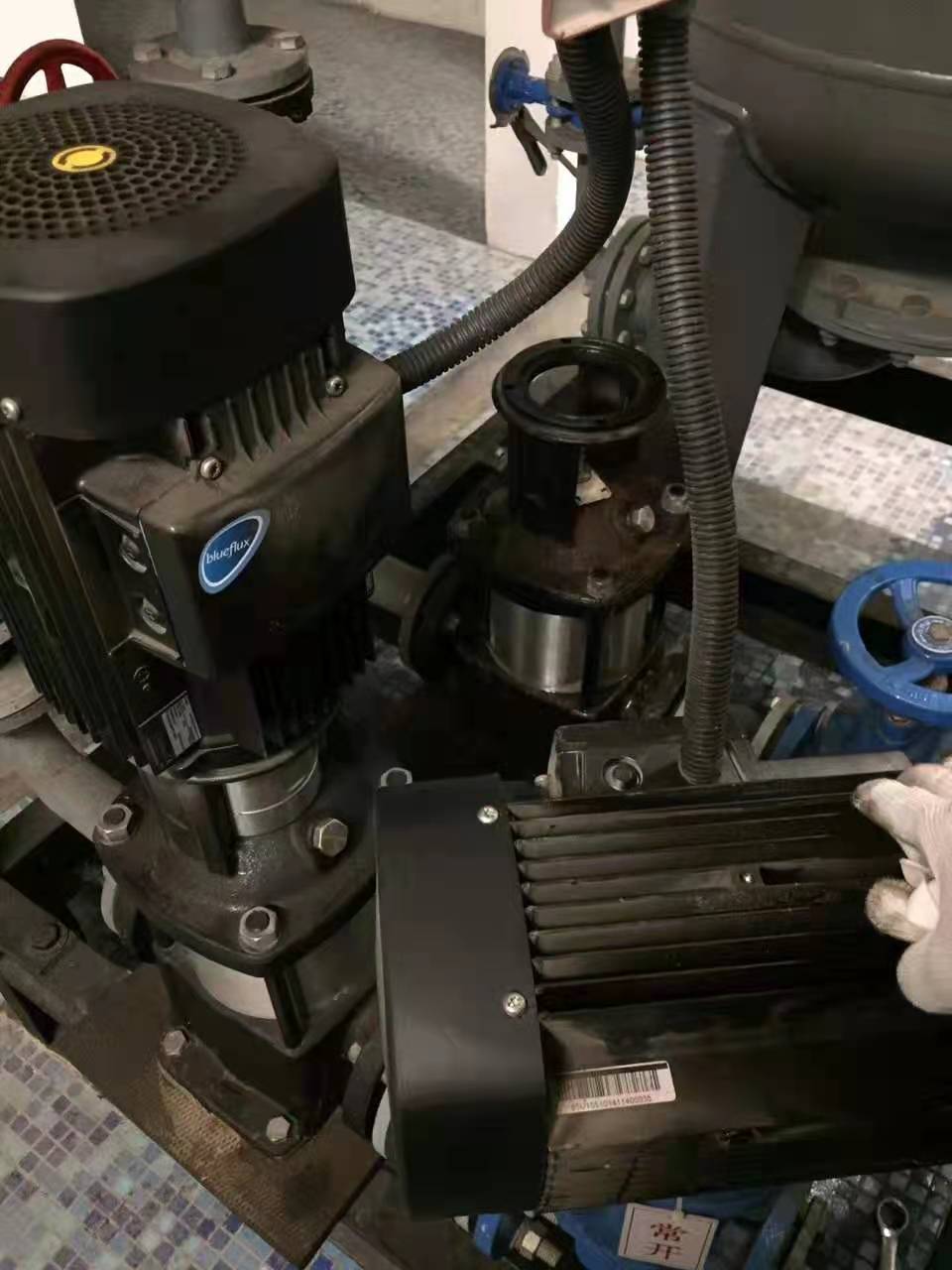

泵组还要配套一张设备清单。清单中写明每台泵的编号、铭牌型号、电机额定功率、额定电流、旋转方向、进出口位置和当前运行方式。格兰富水泵若采用多泵并联或轮换运行，需注明每台泵的启停顺序、累计运行时间和是否配置独立变频器，这些信息会影响故障判断和控制逻辑整理。

二、图纸与参数要对应现场

电气资料应包含主回路图、控制回路图、端子排图、传感器接线图和控制柜内部元件清单。变频器部分应记录品牌、型号、额定电流、控制模式、参数组备份以及近期故障代码。若系统采用远程启停、楼宇控制或液位联锁，还要把外部信号来源、端子编号、信号类型和动作条件写清楚。没有这些资料时，单看控制柜外观很难判断信号来自压力传感器、液位开关还是上位控制系统。

水力资料则应包括管道走向、阀门状态、支路用途、供水分区、设计流量和设计扬程。历史设计参数只能作为参考，现场运行数据仍需单独记录。若改造涉及泵型、叶轮、管径或控制方式变化，应把原参数、拟调整项目和不变项目分栏填写，避免把维修、更换和系统改造混在同一张表里。

三、运行数据要覆盖不同工况

单次抄表不能代表系统状态。建议按低用水、常用水和高用水时段记录入口压力、出口压力、远端压力、频率、电流、运行泵台数、液位和异常声音。每条记录标注时间、用水状态、阀门状态以及当时的控制设定值。若出现压力波动，应同时写明波动幅度、持续时间和发生时的泵组组合，便于区分流量变化、传感器信号异常和泵组性能变化。

故障记录不要只写“压力不稳”或“变频器报警”。还应描述报警代码、报警前后的频率变化、泵是否切换、控制柜指示状态、管路是否振动、现场是否有漏水以及人工操作后的变化。对于间歇性现象，可按时间顺序建立事件表，把现象、测量值、处理动作和复查结果放在同一行，减少凭记忆补写造成的信息缺口。

四、维修改造前怎样整理交接

资料交接可分为原始资料、现场确认资料和待核对事项三组。原始资料包括竣工图、设备说明书、控制柜图纸和历史变更记录；现场确认资料包括设备编号、实际接线、阀门开度、传感器位置和运行数据；待核对事项则记录图纸与现场不一致的地方、缺失的参数、无法复现的报警以及需要在停机窗口检查的部件。

在安排维修或改造前，还应写明停机范围、影响的供水分区、临时供水条件、拆装顺序和复机测试项目。复机测试至少要把手动运行、自动运行、泵组轮换、压力反馈、故障切换和停机后的状态写入记录表。资料完成后由运行人员和维修人员共同核对，发现缺页或数据矛盾时先补充现场测量，再进入方案讨论。

结语

恒压变频供水系统维修改造前，图纸、设备参数、控制资料、管路信息和运行记录应形成相互对应的资料链。采用格兰富水泵的系统还需把泵组编号、运行组合和控制方式写清楚。这样既能缩小现场排查范围，也能让维修、更换、控制调整和复机测试各自有可核对的依据。
